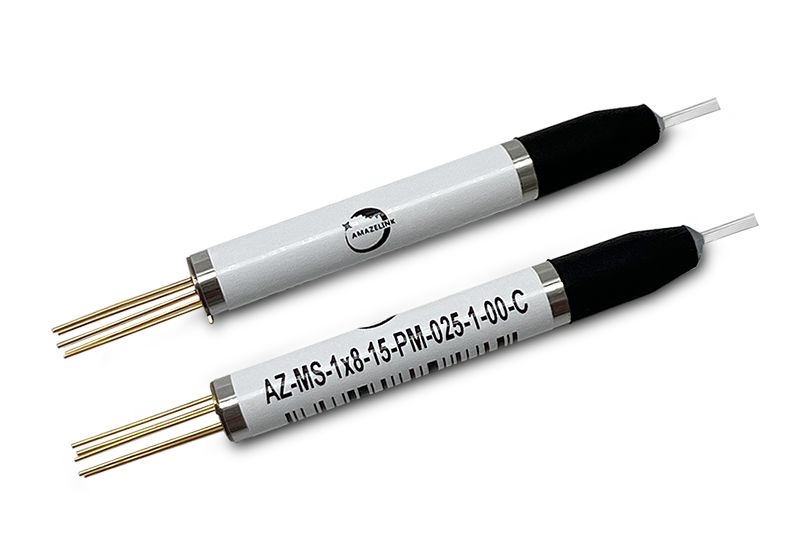

Zylindrisch (1×2 bis1×8)
Diese MEMS 1xN polarisationserhaltenden optischen Schalter eignen sich zur Steuerung von Kanälen und sind zylindrisch eingefasst. Basierend auf MEMS Technologie (Micro-Electro-Mechanical System) können sind die Schalter mit Portkonfigurationen von 1x2 bis 1×8, erhältlich und ermögichen Signalübertragungen zwischen einzelnen Eingangsfasern und n Ausgangsfasern. Der faseroptische Port wird durch rotierende MEMS Spiegel gesteuert, welche den Schaltern erlauben zwischen Signalen zu schalten, umzuleiten und Signale zu blockieren.
Dank kompakter Größe, geringem Energieverbrauch und starker Zuverlässigkeit werden diese polarisationserhaltenden Schalter überall in Glasfaser-Kommunikationsnetzwerken und optischen Sensoren eingebaut.
Besonderheiten
- zylindrisches Gehäuse, kompakte Größe
- hohe Zuverlässigkeit und Widerstandsfähigkeit
- rasche Geschwindigkeitswechsel
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Optische Kommunikation
- Faseroptische Sensoren
- Fernsteuerung von Glasfasern (mit OTDR oder OCM)
- Optisches Netzrouting
- Teilen von Messressourcen
- Netzwerkschutz und Wiederaufbau

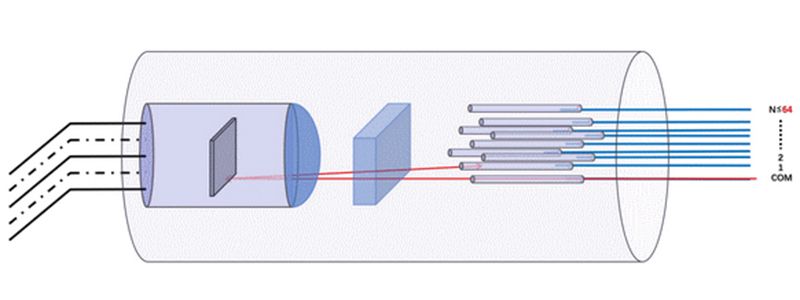

Schaltplan
Optische Eigenschaften
| PARAMETER | Einheit | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 or 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 1.0, standardmäßig 0.8 |
| 1 x 4 | standardmäßig 0.9≤ 1.2, | ||
| 1 x 8 | standardmäßig 1.1≤ 1.4, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.3 | |
| TDL | dB | ≤ 0.3 | |
| Extinktionsverhältnis | N ≤ 4 | dB | ≥ 18 |
| 4 < N ≤ 8 | ≥ 16 | ||
| Schaltzeit | ms | ≤ 5 | |
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
