Modul 4 (1×2 bis 1×16)

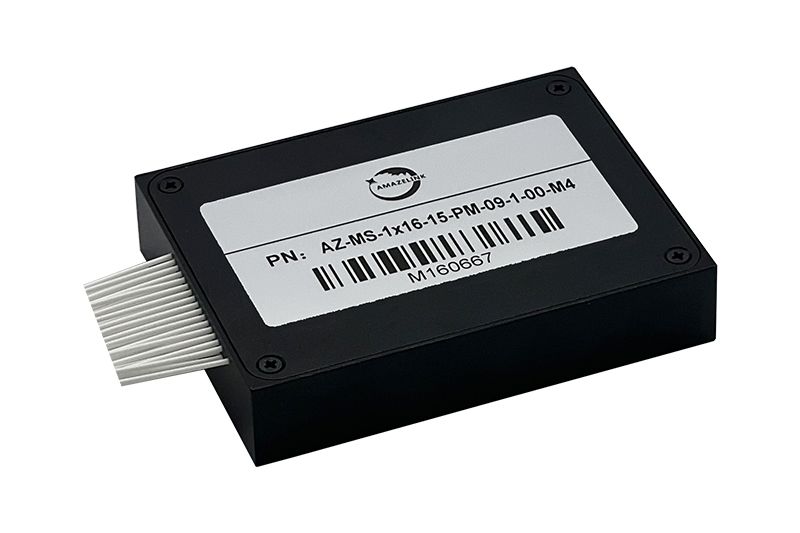

MEMS 1xN polarisationserhaltender optischer Schalter (PM), Modul 4 (1×2 bis 1×16)
Anfrage
Unterladen

MEMS 1xN polarisationserhaltende optische Schaltermodule (1×2 bis 1×16) sind nicht verrastende optische Schalter basierend auf MEMS Technologie (Micro-Electro-Mechanical System). Die optischen Schaltermodule ermöglichen die Kanalauswahl zwischen einzelnen Eingangsfasern und n Ausgangsfasern. Durch die Rotations der MEMS Spiegel dieser polarisationserhaltenden optischen Schalter wird bei der Steuerung und beim Umschalten der Signale gleichzeitig deren Polarisation aufrechterhalten.

Diese polarisationserhaltenden optischen Schalter sind Zweifachschalter und agieren wie ein Nx1 Wähler. Die MEMS Schaltmodule sind kompakt, haltbar und besonders zuverlässig und widerstandsfähig.

Besonderheiten
  • Kompakte Größe, leicht zu montieren
  • starke Zuverlässigkeit und Widerstandsfähigkeit
  • schnelles Umschalten
  • Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
  • optische Kommunikation
  • Glasfaser Sensoren
  • Fernüberwachung von Glasfasern (mit OTDR oder OCM)
  • Netzwerkrouting
  • geteilte Messressourcen
  • Netzwerkschutz und Wiederaufbau

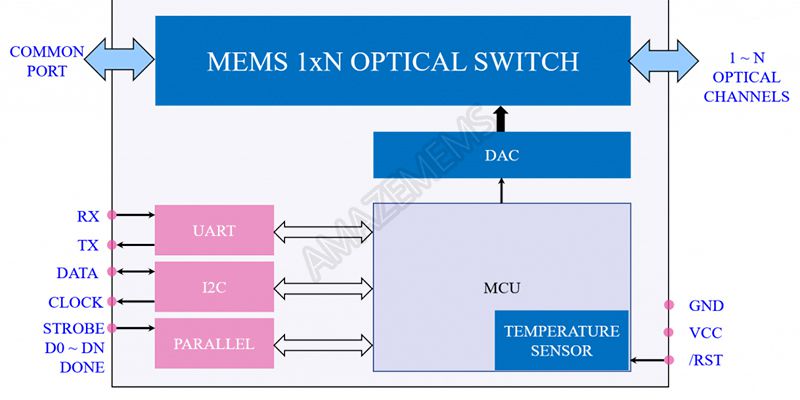

Schaltplan
MEMS 1xN Polarization Maintaining (PM) Optischer Schalter, Modul 4 (1×2 bis 1×16)
Optische Eigenschaften
PARAMETE EINHEIT WERT
Wellenlänge nm 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
Testwellenlänge nm 1310 / 1550 / 1625 oder 1650
Einfügedämpfung 1 x 2 dB ≤ 1.0, standardmäßig 0.8
1 x 4 standardmäßig 0.9≤ 1.2,
1 x 8 standardmäßig 1.1≤ 1.4,
1 x 16 standardmäßig 1.9≤ 2.4,
1 x 24 / 32 standardmäßig 2.0≤ 2.6,
1 x 48 / 64 standardmäßig 2.2≤ 2.8,
Rückwärtsverlust dB ≥ 30
Reproduzierbarkeit dB ≤ 0.1
Nebensprechen dB ≥ 30
PDL 2 ≤ N ≤ 8 dB ≤ 0.2
8 < N ≤ 64 ≤ 0.4
WDL 2 ≤ N ≤ 8 dB ≤ 0.3
8 < N ≤ 64 ≤ 0.6
TDL 2 ≤ N ≤ 8 dB ≤ 0.3
8 < N ≤ 64 ≤ 0.6
Extinktionsverhältnis N ≤ 4 dB ≥ 18
4 < N ≤ 8 ≥ 16
8 < N ≤ 64 ≥ 15
Schaltzeit 5 2 ≤ N ≤ 8 ms ≤ 5
8 < N ≤ 64 ≤ 10
Dauerhaftigkeit Zyklus ≥ 1 x 109
Max. optische Leistung mW ≤ 500
Schaltfunktion   Non-latching
