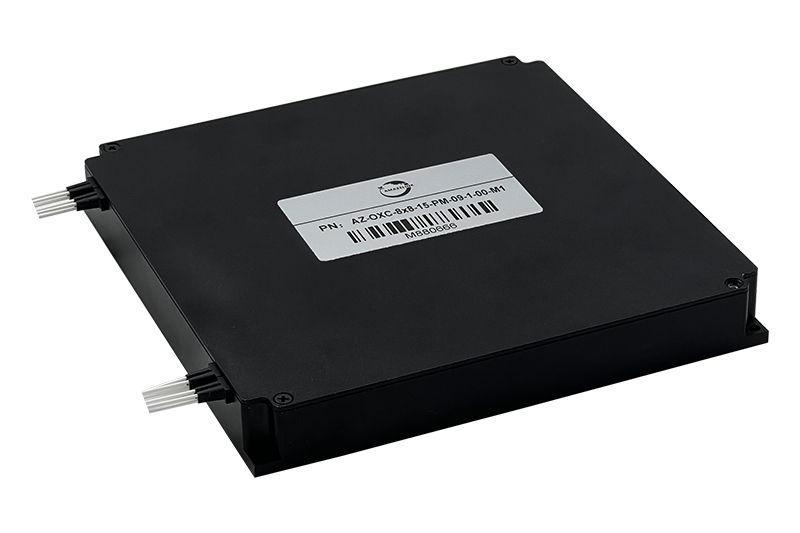

Verbessern der Flexibilität optischer Netzwerke mit MEMS MxN optischen Verzweigern mit Singlemode
MEMS MxN Singlemode optische Verzweiger sind wichtig in jedem optischen Netzwerk, in dem Signale zwischen verschiedenen Kanälen übertragen werden. Diese optischen Schalter übertragen Signale mehrfacher Eingangs- und Ausgangsfasern und bieten hohe Flexibilität für den Aufbau optischer Netzwerke. Ein weiterer Vorteil unserer MEMS MxN Singlemode Verzweiger ist ihre Messbarkeit. Sie können auch erweitert und individuell konfiguriert werden um den Ansprüchen verschiedener Anwendungen gerecht zu werden.

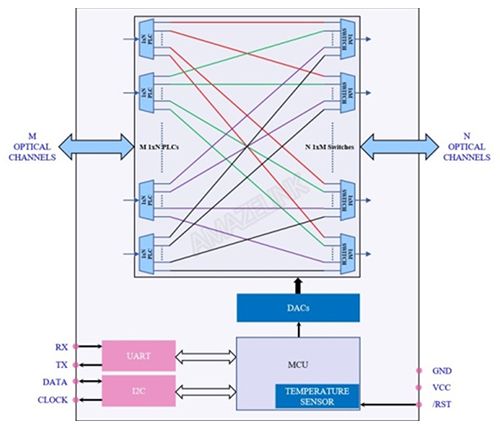

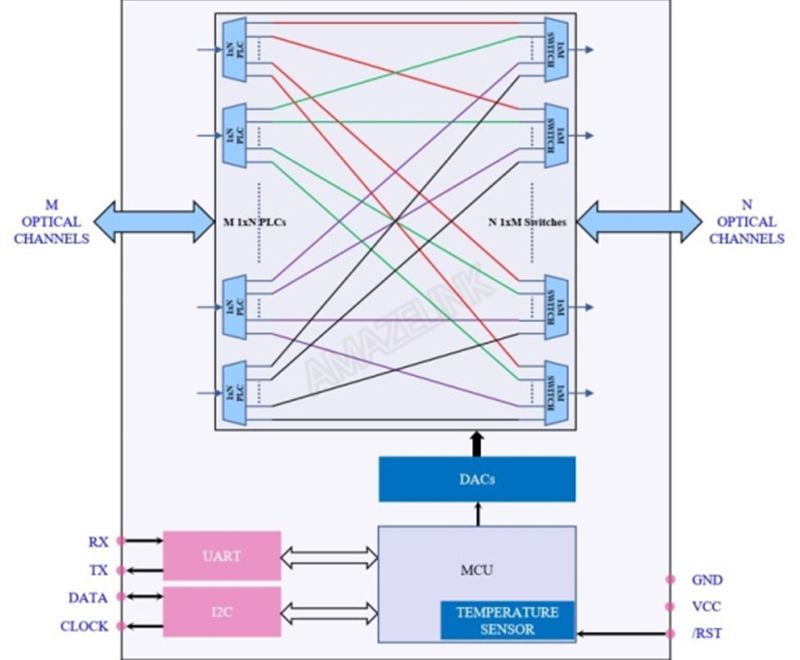

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 oder 1650 | |
| MxN | 16 x 16 / 32 x 32 / 64 x 64 | ||
| Einfügedämpfung | 4 x 4 | dB | ≤ 1.6, standardmäßig 1.4 |
| 8 x 8 | standardmäßig 1.6≤ 1.8, | ||
| 16 x 16 | standardmäßig 2.0≤ 2.2, | ||
| 24 x 24 | standardmäßig 2.2≤ 2.4, | ||
| 32 x 32 | standardmäßig 2.4≤ 2.6, | ||
| 48 x 48 | standardmäßig 2.6≤ 2.8, | ||
| 64 x 64 | standardmäßig 2.6≤ 3.0, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 50 | |
| PDL | dB | ≤ 0.35 | |
| WDL | 16 x 16 | dB | ≤ 0.6 |
| 64 x 64 | ≤ 0.8 | ||
| TDL | dB | ≤ 0.6 | |
| Schaltzeit | 16 x 16 | ms | ≤ 5 |
| 64 x 64 | ≤ 10 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
