Modul 4 (1×2 bis 1×128)

MEMS 1xN optische Schalter mit Singlemode, Modul 4 (1×2 bis 1×128)
Anfrage
Unterladen

Diese Modul 4 (1×2 bis 1×128) MEMS 1xN Singlemode Schalter sind modular designt und bieten Portkonfigurationen von 1×2 bis 1×128. Basierend auf MEMS Technologie (Micro-Electro-Mechanical System) können sie zwischen einzelnen Eingangsfasern und multiplen (n) Ausgangsfasern schalten und optische Signale übertragen, umleiten und sogar blockieren.

Die MEMS 1xN Singlemode Schalter arbeiten in zwei Richtungen und eignen sich für zahllose Anwendungen ind er faseroptischen Kommunikation und mit faseroptischen Sensoren.

Hergestellt von Amazelink, einem Expertenunternehmen für MEMS Komponenten, sind diese Modul 4 (1×2 bis 1×128) Singlemode Schalter zuverlässig und bieten Dauerhaftigkeit. Sie sind Telcordia GR-1073-CORE und RoHS konform, sodass sie Industrievorschriften und Qualitätsstandards entsprechen.

Besonderheiten
  • kompakte Größe
  • starke Zuverlässigkeit und Dauerhaftigkeit
  • schnelles Umschalten
  • Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
  • Optische Kommunikation
  • Glasfaser Sensoren
  • Fernüberwachung von Glasfasern (mit OTDR oder OCM)
  • Netzwerkrouting
  • geteilte Messressourcen
  • Netzwerkschutz und Wiederaufbau

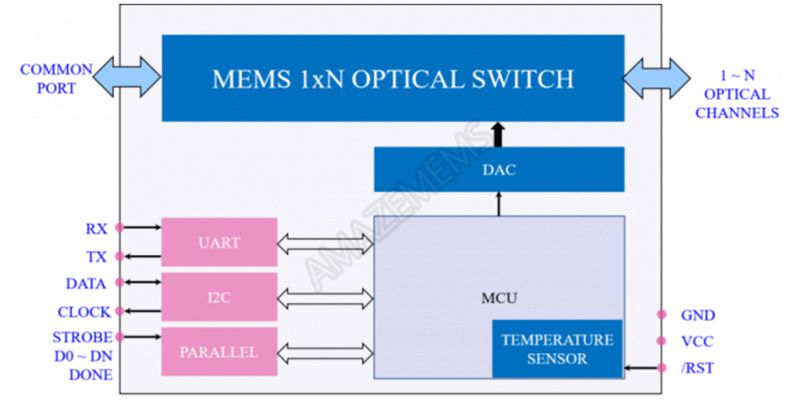

Schaltplan
MEMS 1xN optische Schalter mit Singlemode, Modul 4 (1×2 bis 1×128)
Optische Eigenschaften
PARAMETER EINHEIT WERT
Wellenlänge nm 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
Testwellenlänge nm 1310 / 1550 / 1625 or 1650
Einfügedämpfung 1 x 2 dB ≤ 0.6, standardmäßig 0.5
1 x 4 / 8 standardmäßig 0.6≤ 0.8,
1 x 12 / 16 standardmäßig 0.9≤ 1.0,
1 x 24 / 32 standardmäßig 1.1≤ 1.3,
1 x 48 / 64 standardmäßig 1.2≤ 1.5,
1 x 96 / 128 standardmäßig 1.6≤ 2.0,
1 x 256 / 512 standardmäßig 1.8≤ 2.3,
1 x 1024 standardmäßig 2.1≤ 2.5,
1 x 2048 standardmäßig 2.3≤ 2.8,
Rückwärtsverlust dB ≥ 45
Reproduzierbarkeit dB ≤ 0.1
Nebensprechen dB ≥ 40
PDL 2 < N ≤ 64 dB ≤ 0.2
64 < N ≤ 2048 ≤ 0.4
WDL 2 < N ≤ 64 dB ≤ 0.3
64 < N ≤ 2048 ≤ 0.6
TDL 2 ≤ N ≤ 16 dB ≤ 0.3
16 < N ≤ 64 ≤ 0.4
64 < N ≤ 1024 ≤ 0.7
1024 < N ≤ 2048 ≤ 0.8
Schaltzeit 2 ≤ N ≤ 16 ms ≤ 5
16 < N ≤ 64 ≤ 10
64 < N ≤ 1024 ≤ 15
1024 < N ≤ 2048 ≤ 20
