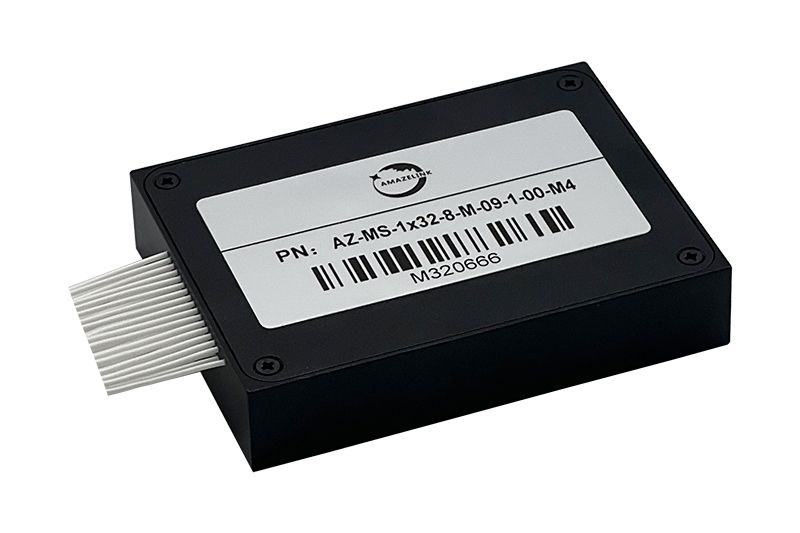

Modul 4 (1×2 bis 1×32)
Wir stellen Ihnen vor: Modul 4 MEMS 1xN optische Schalter mit Multimode-Faser für optische Kommunikation und faseroptische Sensoren. Diese Schalter arbeiten mit MEMS Technologie (Micro-Electro-Mechanical System) und ermöglihcen die Kanalauswahl zwischen einer einzelnen Eingangsfaser und mehreren (bis zu 32) Ausgangsfasern. Das modulare Design dieser optischen Schalter ermöglicht Portkonfigurationen von 1×2 bis 1×32 und machen sie somit perfekt geeignet für verschiedenste Anforderungen optischer Netzwerke.
Besonderheiten
- bewiesenermaßen haltbar und zuverlässig
- kompaktes Design
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Glasfaserüberwachung (mit OTDR oder OCM)
- Netzwerkrouting
- Glasfaser Sensoren
- Ressourcenaufteilung
- Netzwerkschutz und Wiederaufbau

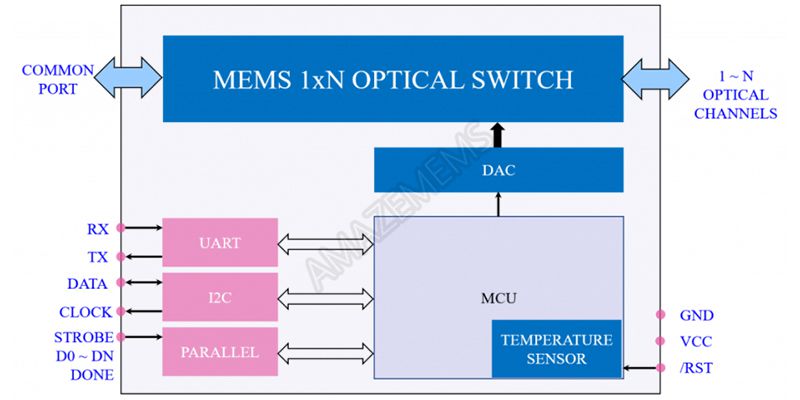

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568 | |
| Testwellenlänge | nm | 850 / 980 / 1310 / 1550 | |
| Einfügedämpfung | 1 x 8 | dB | ≤ 1.0, standardmäßig 0.6 |
| 1 x 16 | standardmäßig 0.8≤ 1.2, | ||
| 1 x 24 | standardmäßig 1.0≤ 1.4, | ||
| 1 x 32 / 48 / 64 | standardmäßig 1.4≤ 2.2, | ||
| 1 x 128 | standardmäßig 1.6≤ 2.4, | ||
| 1 x 256 | standardmäßig 1.8≤ 2.6, | ||
| 1 x 576 | standardmäßig 2.0≤ 2.8, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | 2 ≤ N ≤ 24 | dB | ≤ 0.2 |
| 24 < N ≤ 576 | ≤ 0.4 | ||
| WDL | 2 ≤ N ≤ 24 | dB | ≤ 0.4 |
| 24 < N ≤ 576 | ≤ 0.8 | ||
| TDL | 2 ≤ N ≤ 24 | dB | ≤ 0.3 |
| 24 < N ≤ 576 | ≤ 0.6 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 24 | ≤ 10 | ||
| 24 < N ≤ 576 | ≤ 20 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
