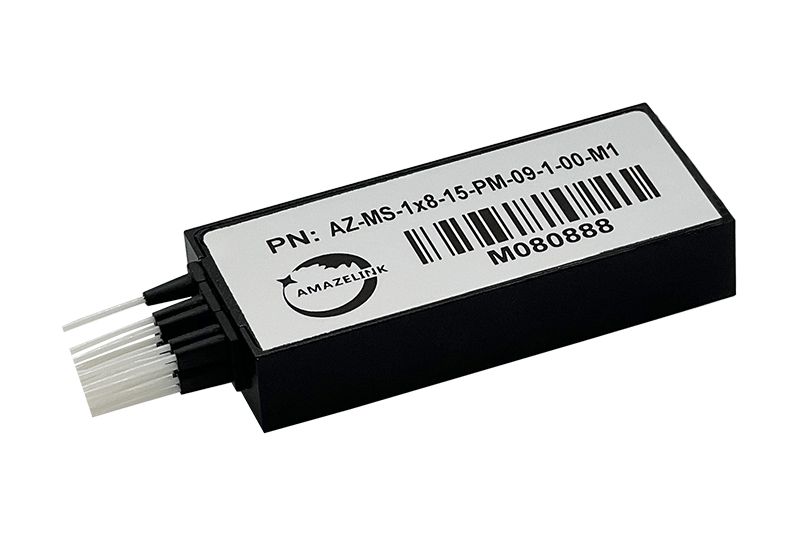

Modul 1 (1×2 bis 1×8)
MEMS 1xN optische Schaltermodule (1×2 bis 1×8) sind nicht verrastende optische Kommunikations- und Messsysteme. Diese nicht verrastenden optischen Schalter ermöglichen die Kanalauswahl zwischen einzelnen Eingangsfasern und n Ausgangsfasern. Die polarisationserhaltenden optischen Schalter ermöglichen optische Kanalsteuerung und Umschalten von Signalen durch die Rotation der integrierten MEMS Spiegel bei gleichzeitigem Aufrechterhalten der Polarisation optischer Signale.
Mit Spezialisierung auf MEMS Schalter kann Amazelink eine breite Palette aus optischen Schaltern anbieten, die sowohl Telcordia GR-1073-CORE als auch RoHS konform sind und allen Kundenanforderungen gerecht werden.
Besonderheiten
- kompakte Größe, leicht zu montieren
- Starke Zuverlässigkeit und Widerstandsfähigkeit
- rasche Geschwindigkeitswechsel
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau

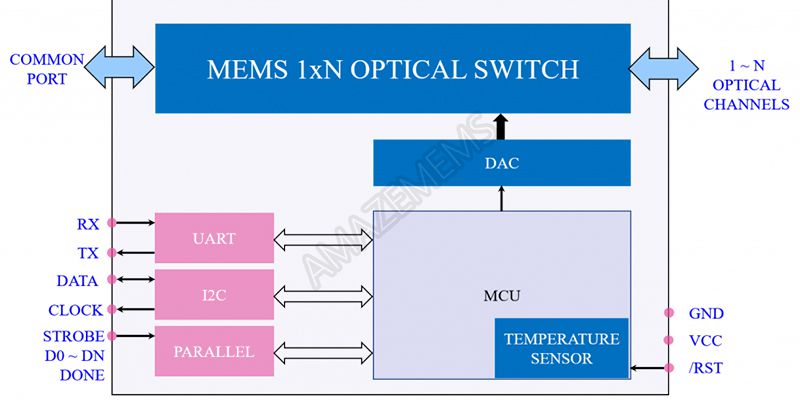

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 oder 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 1.0, standardmäßig 0.8 |
| 1 x 4 | standardmäßig 0.9≤ 1.2, | ||
| 1 x 8 | standardmäßig 1.1≤ 1.4, | ||
| 1 x 16 | standardmäßig 1.9≤ 2.4, | ||
| 1 x 24 / 32 | standardmäßig 2.0≤ 2.6, | ||
| 1 x 48 / 64 | standardmäßig 2.2≤ 2.8, | ||
| Rückwärtsverlust | dB | ≥ 30 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 30 | |
| PDL | 2 ≤ N ≤ 8 | dB | ≤ 0.2 |
| 8 < N ≤ 64 | ≤ 0.4 | ||
| WDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
| 8 < N ≤ 64 | ≤ 0.6 | ||
| TDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
| 8 < N ≤ 64 | ≤ 0.6 | ||
| Extinktionsverhältnis | N ≤ 4 | dB | ≥ 18 |
| 4 < N ≤ 8 | ≥ 16 | ||
| 8 < N ≤ 64 | ≥ 15 | ||
| Schaltzeit | 2 ≤ N ≤ 8 | ms | ≤ 5 |
| 8 < N ≤ 64 | ≤ 10 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
