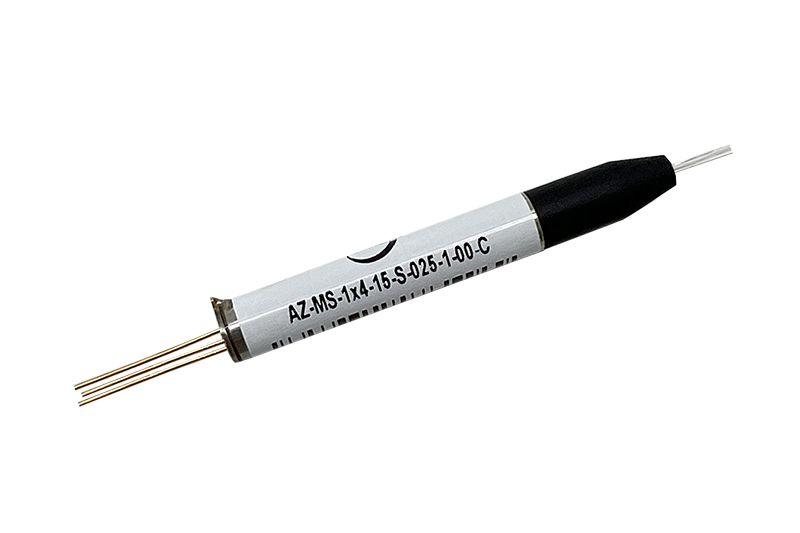

Zylindrisch (1×2 bis 1×16)

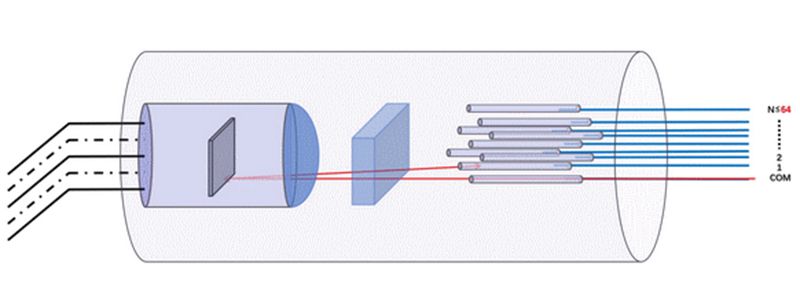

MEMS 1xN Singlemode optische Schalter dienen der Steuerung von Signalkanälen und haben einen zylindrisches Gehäuse. Die MEMS 1xN optischen Schalter ermöglichen die Auswahl von Kanälen zwischen einzelnen Eingangsfasern und n Ausgangsfasern. Basierend auf MEMS Technologie (Micro-Electro-Mechanical System) sind diese Singlemode optischen Schalter mit Portkonfigurationen 1×2 bis 1×16 erhältlich. Durch die Rotation des integrierten MEMS Spiegels werden optische Signale gesteuert, übertragen, umgeleitet und können sogar blockiert werden - jeweils im gewünschten Kanal.
Dank der kompakten Größe, geringem Energieverbrauch und guter Dauerhaftigkeit eignen sich diese MEMS 1xN Singlemode optischen Schalter für verschiedene Anwendungen in Glasfaser-Kommunikation und Glasfaser Sensoren.
- Zylindrisches Gehäuse, kompakte Größe
- starke Zuverlässigkeit und Dauerhaftigkeit
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
- optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 oder 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 0.6, standardmäßig 0.5 |
| 1 x 4 / 8 | standardmäßig 0.6≤ 0.8, | ||
| 1 x 12 / 16 | standardmäßig 0.9≤ 1.0, | ||
| 1 x 24 / 32 | standardmäßig 1.1≤ 1.3, | ||
| 1 x 48 / 64 | standardmäßig 1.2≤ 1.5, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.3 | |
| TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
| 16 < N ≤ 64 | ≤ 0.4 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 64 | ≤ 10 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | Nicht verrastend | ||
