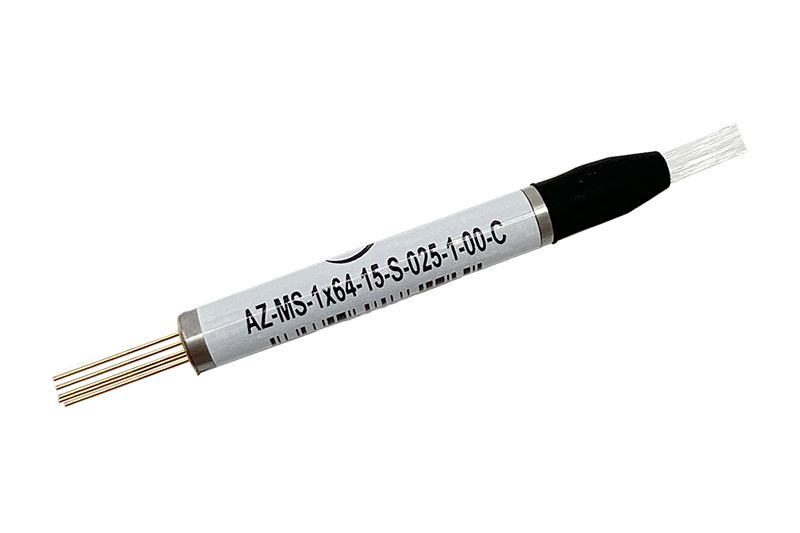

Zylindrisch (1×33 bis 1×64)

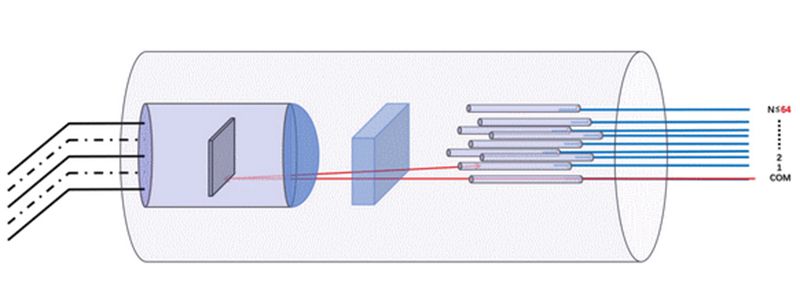

Diese Singlemode MEMS 1xN Schalter steuern optische Signalübertragung und haben ein zylindrisches Gehäuse. Sie eignen sich für optische Systeme wie faseroptische Kommunikationssysteme und faseroptische Sensoren. Basierend auf MEMS Technologie (Micro-Electronic Mechanical System) nutzen diese optischen Schalter einzelne MEMS Spiegel, die durch Rotieren die optischen Signale in verschiedene Kanäle umleiten können. Diese MEMS 1xN Singlemode Schalter sind mit Portkonfigurationen von 1×33 bis 1×64 erhältlich und ermöglichen die Kanalauswahl zwischen eine einzelnen Eingangsfaser und multiplen (n) Ausgangsfasern.
Dank ihrer kompakten Größe, geringem Energieverbrauch und hoher Dauerhaftigkeit eignen sich diese MEMS 1xN Singlemode Schalter für unterschiedliche Anwendungsbereiche wie z.B. Glasfaser Sensoren oder optische Kommunikation.
- zylindrisches Gehäuse, kompakte Größe
- starke Zuverlässigkeit und Dauerhaftigkeit
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
- Optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 or 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 0.6, standardmäßig 0.5 |
| 1 x 4 / 8 | standardmäßig 0.6≤ 0.8, | ||
| 1 x 12 / 16 | standardmäßig 0.9≤ 1.0, | ||
| 1 x 24 / 32 | standardmäßig 1.1≤ 1.3, | ||
| 1 x 48 / 64 | standardmäßig 1.2≤ 1.5, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.3 | |
| TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
| 16 < N ≤ 64 | ≤ 0.4 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 64 | ≤ 10 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
