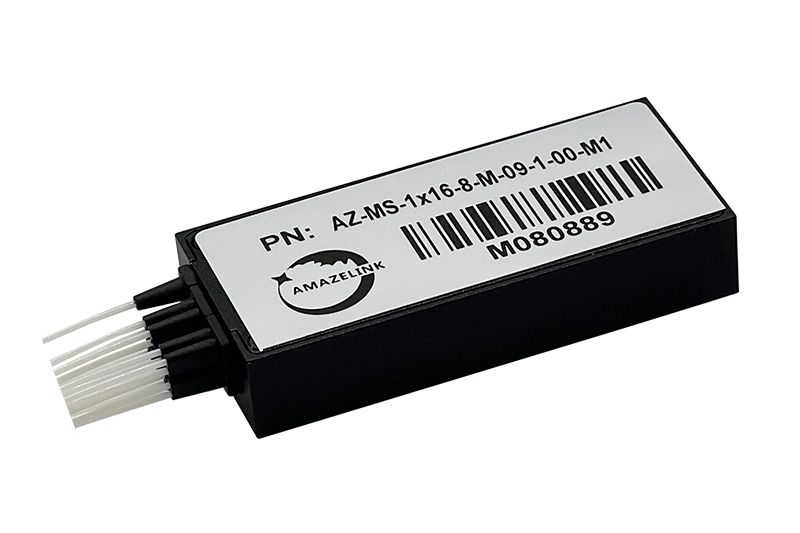

Modul 1 (1×2 bis 1×16)
Die Modul 1 MEMS 1xN optischen Schalter mit Multimode sind eine effiziente Lösung für Glasfasernetzwerke. Ihr modulares Design bietet unterschiedliche Portkonfigurationen für flexible Anschlussoptionen. Die optischen Schalter bieten Portkonfigurationen von 1×2 bis 1×16.
Dank MEMS Technologioe (Micro-Electro-Mechanical System), welche mit Hilfe eine MEMS Spiegels präzise Rotationen durchführt um optische Lichtsignale gezielt in die gewünschten Ausgangsfasern zu führen, eignen sich diese optischen Schalter zum Übertragen, Umleiten und sogar Blockieren optischer Signal und garantieren Flexibilität und Effizienz des Netzwerks.
Besonderheiten
- bewiesenermaßen haltbar und zuverlässig
- kompakter Form
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Glasfaserüberwachung (mit OTDR oder OCM)
- Netzwerkrouting
- Glasfaser Sensoren
- geteilte Ressourcen
- Netzwerkschutz und Wiederaufbau

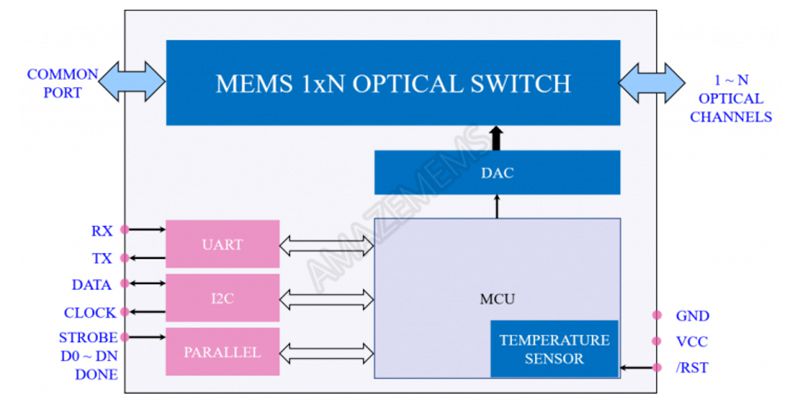

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568 | |
| Testwellenlänge | nm | 850 / 980 / 1310 / 1550 | |
| Einfügedämpfung | 1 x 2 / 4 / 8 | dB | ≤ 1.0, standardmäßig 0.6 |
| 1 x 12 / 16 | standardmäßig 0.8≤ 1.2, | ||
| 1 x 24 | standardmäßig 1.0≤ 1.4, | ||
| Rückwärtsverlust | dB | ≥ 30 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 30 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.4 | |
| TDL | dB | ≤ 0.3 | |
| Schaltzeit | ms | ≤ 5 | |
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
