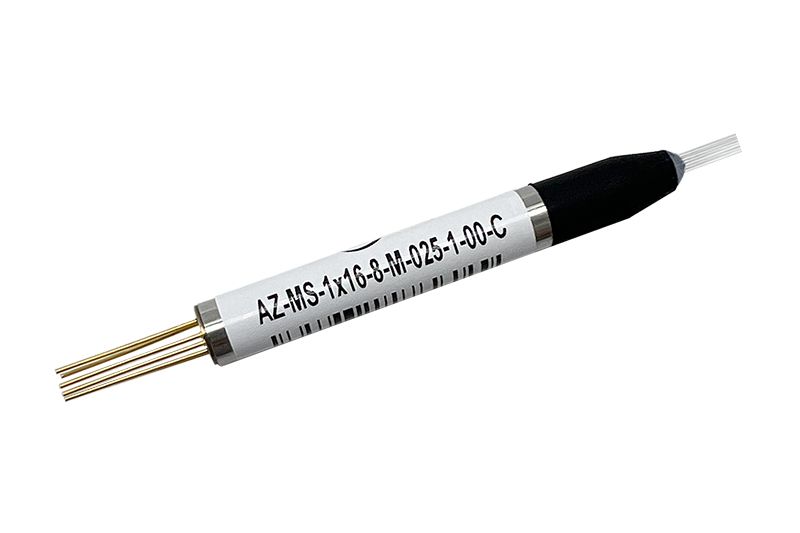

Zylindrisch (1×2 bis 1×16)
MEMS 1xN optischen Schalter mit Multimode vor (1×2 bis 1×16), die sich für optische Kommunikation und faseroptische Sensoren eignen. Die optischen Schalter arbeiten mit MEMS Technologie (Micro-Electro-Mechanical System), die das Umschalten zwischen einzelnen EIngangsfasern und bis zu 16 Ausgangsfasern ermöglicht. Das zylindrische Gehäuse dieser optischen Schalter sowie Portkonfigurationen von 1×2 bis 1×16 machen sie zur perfekten Lösung für verschiedene Anwendungen in optischen Netzwerken. Wir stellen Ihnen unsere
Besonderheiten
- bewiesenermaßen haltbar und zuverlässig
- kompaktes Design
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Glasfaserüberwachung (mit OTDR oder OCM)
- Netzwerkrouting
- Glasfaser Sensoren
- geteilte Ressourcen
- Netzwerkschutz und Wiederaufbau

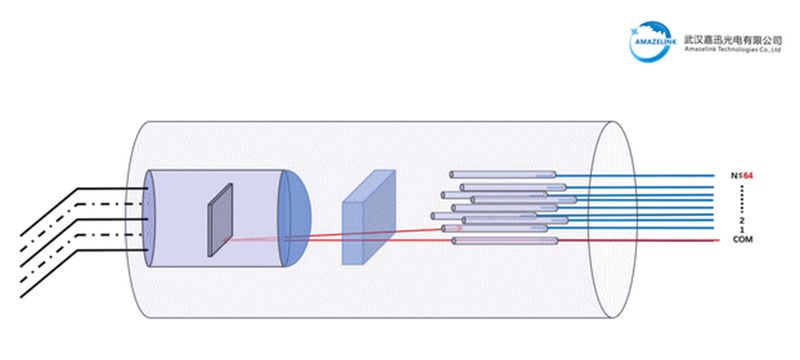

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568 | |
| Testwellenlänge | nm | 850 / 980 / 1310 / 1550 | |
| Einfügedämpfung | 1 x 2 / 4 / 8 | dB | ≤ 1.0, standardmäßig 0.6 |
| 1 x 12 / 16 | standardmäßig 0.8≤ 1.2, | ||
| 1 x 24 | standardmäßig 1.0≤ 1.4, | ||
| Rückwärtsverlust | dB | ≥ 30 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 30 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.4 | |
| TDL | dB | ≤ 0.3 | |
| Schaltzeit | ms | ≤ 5 | |
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
