Modul (1×256)

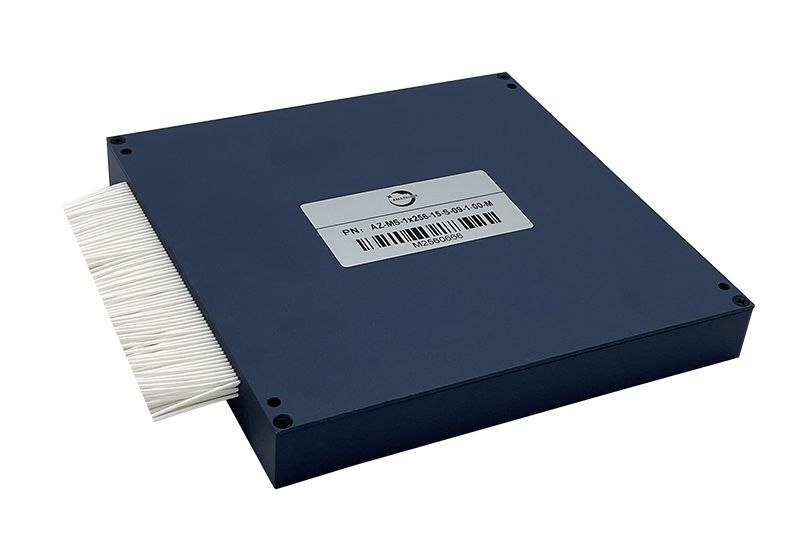

MEMS 1xN optische Schalter mit Singlemode, Module (1×256)
Anfrage
Unterladen

Die Singlemode MEMS 1xN optischen Schalter sind modular designt und bietet eine Portkonfiguration von 1×256. Diese optischen Schalter basieren aus MEMS Technologie (Micro-Electro-Mechanical System), sodass Kanäl zwischen einer einzelnen Eingangsfaser und 256 Ausgangsfasern ausgewählt werden können. Zum Umschalten, Umleiten oder Blockieren von optischen Signalen wird hierzu der integrierte MEMS Spiegel rotiert. Dieserlei optische Schalter sind für moderne optische Netzwerke unabkömmlich.

Die Singlemode MEMS 1xN Schalter arbeiten in beide Richtungen und eignen sich für zahllose ANwendungen in faseroptischer Kommunikation und faseroptischen Sensoren. Amazelink hat Erfahrung mit der Herstellung von optischen Schaltern und stellt eine breite Produktpalette aus RoHS und Telcordia GR-1073-CORE konformen optischen Schaltern her.

Besonderheiten
  • kompakte Größe
  • starke Zuverlässigkeit und Dauerhaftigkeit
  • schnelles Umschalten
  • Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
  • Optische Kommunikation
  • Glasfaser Sensoren
  • Fernüberwachung von Glasfasern (mit OTDR oder OCM)
  • Netzwerkrouting
  • geteilte Messressourcen
  • Netzwerkschutz und Wiederaufbau

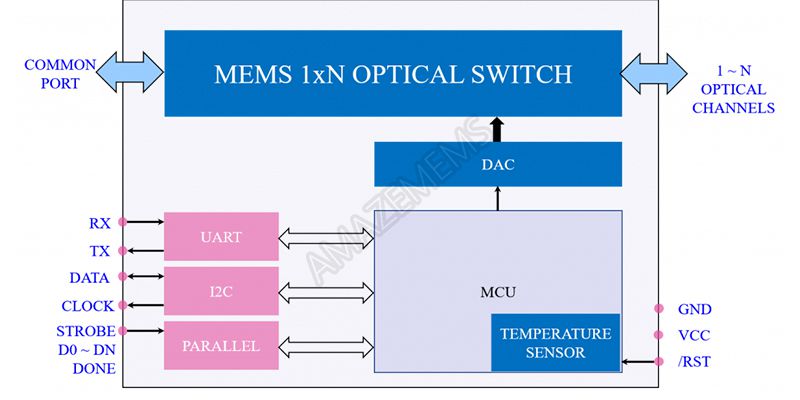

Schaltplan
MEMS 1xN optischer Schalter mit Singlemode, Module (1×256)
Optische Eigenschaften
PARAMETER EINHEIT WERT
Wellenlänge nm 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
Testwellenlänge nm 1310 / 1550 / 1625 or 1650
Einfügedämpfung 1 x 2 dB ≤ 0.6, standardmäßig 0.5
1 x 4 / 8 standardmäßig 0.6≤ 0.8,
1 x 12 / 16 standardmäßig 0.9≤ 1.0,
1 x 24 / 32 standardmäßig 1.1≤ 1.3,
1 x 48 / 64 standardmäßig 1.2≤ 1.5,
1 x 96 / 128 standardmäßig 1.6≤ 2.0,
1 x 256 / 512 standardmäßig 1.8≤ 2.3,
1 x 1024 standardmäßig 2.1≤ 2.5,
1 x 2048 standardmäßig 2.3≤ 2.8,
Rückwärtsverlust dB ≥ 45
Reproduzierbarkeit dB ≤ 0.1
Nebensprechen dB ≥ 40
PDL 2 < N ≤ 64 dB ≤ 0.2
64 < N ≤ 2048 ≤ 0.4
WDL 2 < N ≤ 64 dB ≤ 0.3
64 < N ≤ 2048 ≤ 0.6
TDL 2 ≤ N ≤ 16 dB ≤ 0.3
16 < N ≤ 64 ≤ 0.4
64 < N ≤ 1024 ≤ 0.7
1024 < N ≤ 2048 ≤ 0.8
Schaltzeit 2 ≤ N ≤ 16 ms ≤ 5
16 < N ≤ 64 ≤ 10
64 < N ≤ 1024 ≤ 15
1024 < N ≤ 2048 ≤ 20
