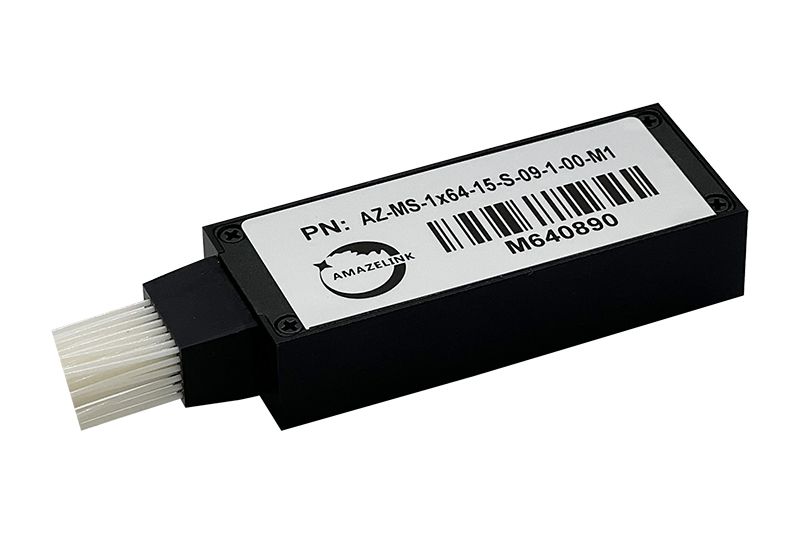

Modul1 (1×2 bis 1×64)
Die Modul 1 (1×2 bis 1×64) MEMS 1xN Singlemode Schalter bieten Portkonfigurationen von 1×2 bis 1×64. Diese fortschrittlichen optischen Schalter basieren auf MEMS Technologie (Micro-Electro-Mechanical System) und ermöglichen die Kanalauswahl zwischen einzelnen Eingangsfasern und multiplen (n) Ausgangsfasern.
Die Singlemode MEMS 1xN optischen Schalter nutzen MEMS Spiegel mit einem innovativen Rotationsmechanismus, sodass optische Signale präzise in die gewünschte Ausgangsfaser geleitet werden können. Diese dynamische Funktionalität erlaubt die Übertragung, das Umleiten und sogar Blockieren optischer Signale, damit die Datenübertragung in optischen Netzwerken effizient ablaufen kann. Diese Schalter arbeiten in beide Richtungen und sind daher besonders flexbel einsatzfäähig und eignen sich für eine Vielzahl von Anwendungen in optischen Netzwertken.
Amazelink hat sich auf die Herstellung solcher MEMS Schalter spezialisiert und all unsere optischen Schalter versprechen Leistung, Zuverlässigkeit und Dauerhaftigkeit. Sie entsprechen außerdem allen Anforderungen von Telcordia GR-1073-CORE und RoHS, damit sie allen Industriestandards und Anforderungen gerecht werden können.
- kompakte Größe
- starke Zuverlässigkeit und Dauerhaftigkeit
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
- Optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 or 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 0.6, standardmäßig 0.5 |
| 1 x 4 / 8 | standardmäßig 0.6≤ 0.8, | ||
| 1 x 12 / 16 | standardmäßig 0.9≤ 1.0, | ||
| 1 x 24 / 32 | standardmäßig 1.1≤ 1.3, | ||
| 1 x 48 / 64 | standardmäßig 1.2≤ 1.5, | ||
| 1 x 96 / 128 | standardmäßig 1.6≤ 2.0, | ||
| 1 x 256 / 512 | standardmäßig 1.8≤ 2.3, | ||
| 1 x 1024 | standardmäßig 2.1≤ 2.5, | ||
| 1 x 2048 | standardmäßig 2.3≤ 2.8, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | 2 < N ≤ 64 | dB | ≤ 0.2 |
| 64 < N ≤ 2048 | ≤ 0.4 | ||
| WDL | 2 < N ≤ 64 | dB | ≤ 0.3 |
| 64 < N ≤ 2048 | ≤ 0.6 | ||
| TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
| 16 < N ≤ 64 | ≤ 0.4 | ||
| 64 < N ≤ 1024 | ≤ 0.7 | ||
| 1024 < N ≤ 2048 | ≤ 0.8 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 64 | ≤ 10 | ||
| 64 < N ≤ 1024 | ≤ 15 | ||
| 1024 < N ≤ 2048 | ≤ 20 | ||
