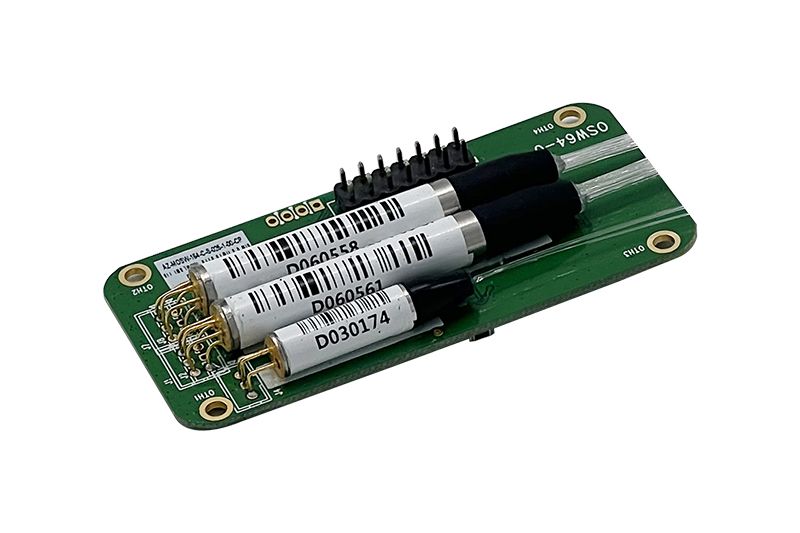

Externe Platine PCB0 (1×2 bis 1×128)

MEMS 1xN optischer Schalter Singlemode,Externe Platine PCB0 (1×2 bis 1×128)
Anfrage
Unterladen

Dieser optische Singlemode Schalter MEMS 1xN mit externer Platine arbeitet mit MEMS Technologie (Micro-Electro-Mechanical System). Die Kanalauswahl ist zwischen einzelnen Eingangs- und multiplen Ausgangsfasern (n) möglich. Portkonfigurationen für diese Schalter sind von 1×2 bis 1×128 verfügbar. Diese optischen Schalter arbeiten in zwei Richtungen und dienen als Nx1 Wahlschalter, sodass sie sich für verschiedene Operationen für faseroptische Kommunikation und auch faseroptische Sensoren eignen.

Dank unserer Expertise in der Herstellung optischer Schalter und MEMS Komponenten bieten wir bei Amazelink eine breite Produktpalette Telcordia GR-1073-CORE und RoHS konformer optischer Schalter an um Kundenanforderungen gerecht zu werden.

Besonderheiten
  • kompakte Größe
  • starke Zuverlässigkeit und Dauerhaftigkeit
  • schnelles Umschalten
  • Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
  • Optische Kommunikation
  • Glasfaser Sensoren
  • Fernüberwachung von Glasfasern (mit OTDR oder OCM)
  • Netzwerkrouting
  • geteilte Messressourcen
  • Netzwerkschutz und Wiederaufbau

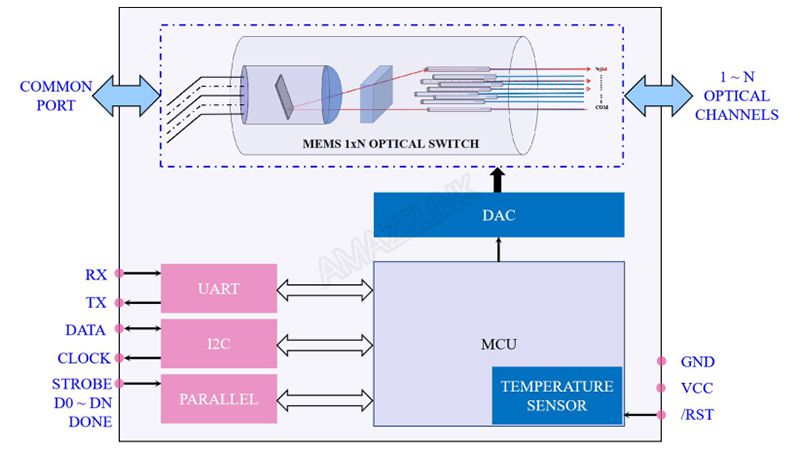

Schaltplan
MEMS 1xN optischer Schalter Singlemode, Externe Platine PCB0 (1×2 bis 1×128)
Optische Eigenschaften
PARAMETER EINHEIT WERT
Wellenlänge nm nur 8:850 nur nur 13:1290 ~ 1330 15:1525 ~ 15689:980
Testwellenlänge nm 1310 / 1550 / 1625 oder 1650
Einfügedämpfung 1 x 2 dB ≤ 0.6, standardmäßig 0.5
1 x 4 / 8 standardmäßig 0.6≤ 0.8,
1 x 12 / 16 standardmäßig 0.9≤ 1.0,
1 x 24 / 32 standardmäßig 1.1≤ 1.3,
1 x 48 / 64 standardmäßig 1.2≤ 1.5,
1 x 96 / 128 standardmäßig 1.6≤ 2.0,
Rückwärtsverlust dB ≥ 45
Reproduzierbarkeit dB ≤ 0.1
Nebensprechen dB ≥ 40
PDL 2 < N ≤ 64 dB ≤ 0.2
64 < N ≤ 128 ≤ 0.4
WDL 2 < N ≤ 64 dB ≤ 0.3
64 < N ≤ 128 ≤ 0.6
TDL 2 ≤ N ≤ 16 dB ≤ 0.3
16 < N ≤ 64 ≤ 0.4
64 < N ≤ 128 ≤ 0.7
Schaltzeit 2 ≤ N ≤ 16 ms ≤ 5
16 < N ≤ 64 ≤ 10
64 < N ≤ 128 ≤ 15
Dauerhaftigkeit Zyklus ≥ 1 x 109
Max. optische Leistung mW ≤ 500
Schaltfunktion   Nicht verrastend
