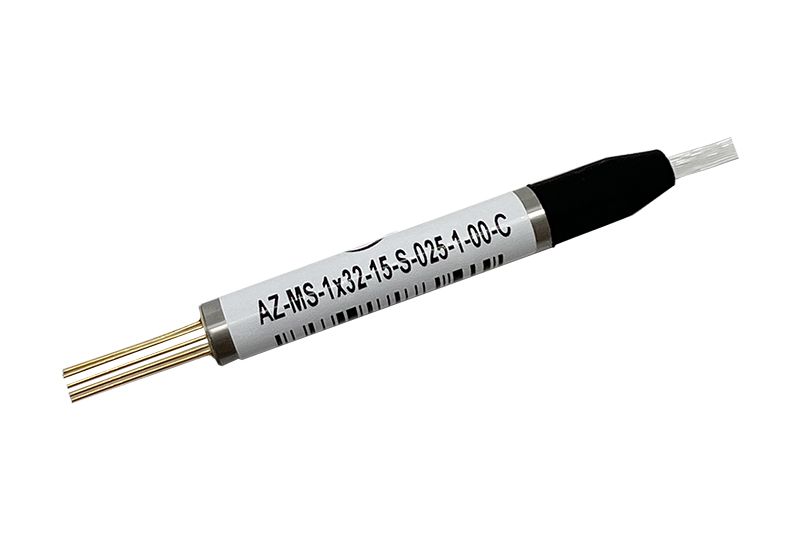

Zylindrisch (1×17 bis 1×32)
Die Singlemode Schalter MEMS 1xN basieren auf MEMS Technologie (Micro-Electro-Mechanical System) und haben ein zylindrisches Gehäuse und Portkonfigurationen von 1×17 bis 1×32. Die MEMS optischen Schalter ermöglichen das Umschalten zwischen Kanälen optischer SIgnale zwischen einzelnen Eingangsfasern und mehreren (n) Ausgangsfasern. Ein rotierender MEMS Spiegel steuert optische Signale, manipuliert die Übertragung und Umleitung und kann sogar Signale blockieren - jeweils im gewünschten Kanal.
Diese Singlemode MEMS 1xN Schalter werden für verschiedene Anwendungen eingesetzt, z.B. optische Glasfaser-Kommunikation, da sie besonders kompakt, energiesparend und besonders widerstandsfähig sind.
Besonderheiten
- zylindrisches Gehäuse, kompakte Größe
- starke Zuverlässigkeit und Dauerhaftigkeit
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
- Optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau

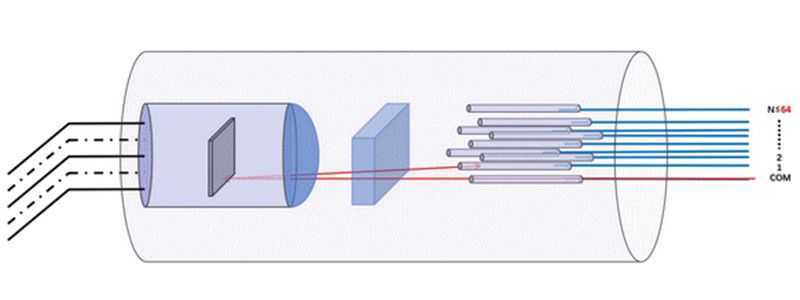

Schaltplan
Optische Eigenschaften
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 oder 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 0.6, standardmäßig 0.5 |
| 1 x 4 / 8 | standardmäßig 0.6≤ 0.8, | ||
| 1 x 12 / 16 | standardmäßig 0.9≤ 1.0, | ||
| 1 x 24 / 32 | standardmäßig 1.1≤ 1.3, | ||
| 1 x 48 / 64 | standardmäßig 1.2≤ 1.5, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | dB | ≤ 0.2 | |
| WDL | dB | ≤ 0.3 | |
| TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
| 16 < N ≤ 64 | ≤ 0.4 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 64 | ≤ 10 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
